Instrumenten Brett


Image description

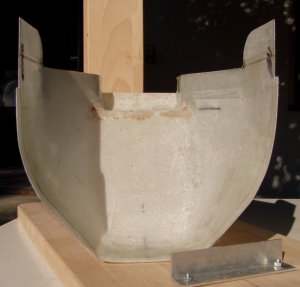

Die Überlegungen, welche zum Neubau des Instrumenten-Brettes geführt haben, sind hier zu finden. So sieht das Ganze dann im Rohbau aus, von Vorne...

Image description

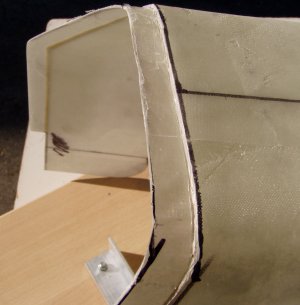

... von der Seite ...

Image description

und die Einzelteile: Obere Abdeckung.

Image description

Schön zu sehen: Die Anformung an die Lüftungshutze vorne am Rumpf, welche im Crashfall versagt und den Pilz unter den vorderen Haubenrahmen durchtauchen lässt.

Image description

Die Überlappung zum Verschauben der oberen und unteren Hälfte.

Image description

Die untere Hälfte von oben und ...

Image description

... und von der Seite.

Image description

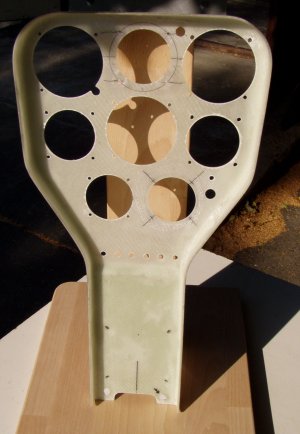

Das eigentliche Instrumenten-Brett mit Versteifung des Fußes - der grüne Schaum im unteren Bereich.

Image description

Das Brett noch mal von unten.

Image description

Erster Testeinbau der Instrumente - passt soweit, aber das Vario (VP2c) muss aufgrund seiner großen Tiefe wohl nach oben und mit dem Wendezeiger den Platz tauschen.

Image description

Nach dem Lackieren mit Nextel - ge**es Zeug! Die GSP-Antenne ist für den PDA ... ein Sharp Zaurus mit Linux (natürlich) und Cumulus als Software.

Image description

Endausbau - Stand vor dem Versagen des VP2c.

Image description

Von der Seite: Die Tiefe ist genau an die Instrumente angepasst ...

Image description

Damit die Elektrik im Winter nicht im Flieger überwintern muss und damit von der allgegenwärtigen Korrosion zerfressen wird, gibt es einen Stecker für alle elektrischen und zwei für die pneumatischen Verbindungen. Damit kann der Pilz innerhalb von 5 Minuten aus dem Flieger ausgebaut und im heimischen Wohnzimmer zwischengelagert werden. Erleichtert auch das Arbeiten an der Elektrik ungemein ...

Image description

Der Pilz noch mal im eingebauten Zustand.
